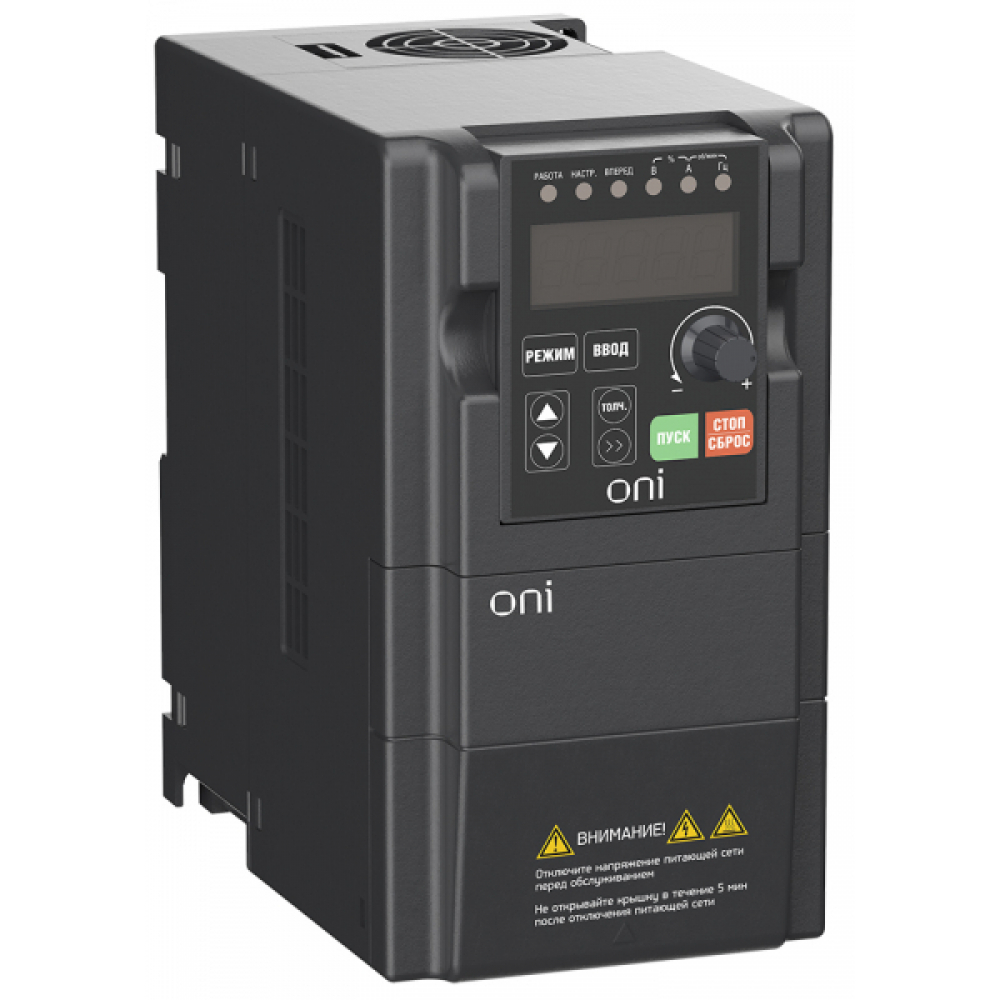

Частотник oni, или преобразователь частоты, — это электронное устройство, предназначенное для управления скоростью вращения асинхронных и синхронных электродвигателей за счёт изменения частоты и напряжения питающего тока.
Принцип действия основан на преобразовании переменного тока с фиксированной частотой (обычно 50 Гц) в ток с регулируемой частотой. Тут мы разберем все нюансы использования.
Основные функции частотных преобразователей
-
Регулировка скорости вращения электродвигателя
-
Плавный пуск и останов
-
Защита двигателя от перегрузок
-
Энергосбережение
-
Изменение направления вращения
Принцип работы
Частотный преобразователь состоит из трёх основных блоков:
-
Выпрямитель — преобразует переменный ток в постоянный.
-
Промежуточное звено (DC-шина) — фильтрует и накапливает энергию.
-
Инвертор — преобразует постоянный ток обратно в переменный с нужной частотой.
Благодаря этому устройство может подавать на двигатель питание с частотой от 0 до, например, 400 Гц, в зависимости от модели.
Типы частотных преобразователей
По типу нагрузки
-
Скалярные (V/f) — простое управление, подходит для вентиляторов и насосов.
-
Векторные — обеспечивает более точное управление моментом, используется в более требовательных приложениях.
-
С прямым управлением моментом (DTC) — высокоточная технология управления без необходимости датчиков.
По конструктивному исполнению
-
Настенные
-
Шкафные
-
Модульные (встраиваемые)
Преимущества использования ЧП
-
Снижение энергозатрат (до 50% в системах вентиляции и водоснабжения)
-
Увеличение срока службы оборудования благодаря плавному пуску и торможению
-
Уменьшение механических нагрузок на приводные части
-
Гибкость управления процессами
-
Меньшее количество аварий и перегрузок
Области применения
-
Промышленность — станки, конвейеры, насосы, вентиляторы
-
ЖКХ — насосные станции, вентиляция
-
HVAC — системы отопления, вентиляции и кондиционирования
-
Сельское хозяйство — зерносушилки, насосные установки
-
Транспорт — эскалаторы, лифты, электроприводы
Как выбрать частотный преобразователь
-
Мощность и ток двигателя
-
Тип нагрузки (момент постоянный или переменный)
-
Требования к точности регулирования
-
Наличие интерфейсов (Modbus, Profibus, CAN и др.)
-
Условия эксплуатации (температура, влажность, пыль)
Установка и подключение
-
Подключение ЧП осуществляется между электросетью и электродвигателем.
-
Требуется правильное заземление и защита от перегрузок.
-
Рекомендуется использовать входные/выходные фильтры для подавления помех.
Частые ошибки при использовании
-
Неправильно заданные параметры двигателя
-
Отсутствие учета особенностей нагрузки
-
Перегрев из-за плохой вентиляции
-
Игнорирование предписаний по экранированию и заземлению
ТО и обслуживание
-
Регулярная чистка от пыли
-
Проверка состояния клемм и контактов
-
Контроль температуры и вентиляторов
-
Обновление прошивки (если поддерживается)
Заключение
Частотные преобразователи являются важным элементом современного промышленного и коммунального оборудования. Правильный подбор и настройка ЧП обеспечивают высокую эффективность, безопасность и долговечность работы электродвигателей.
