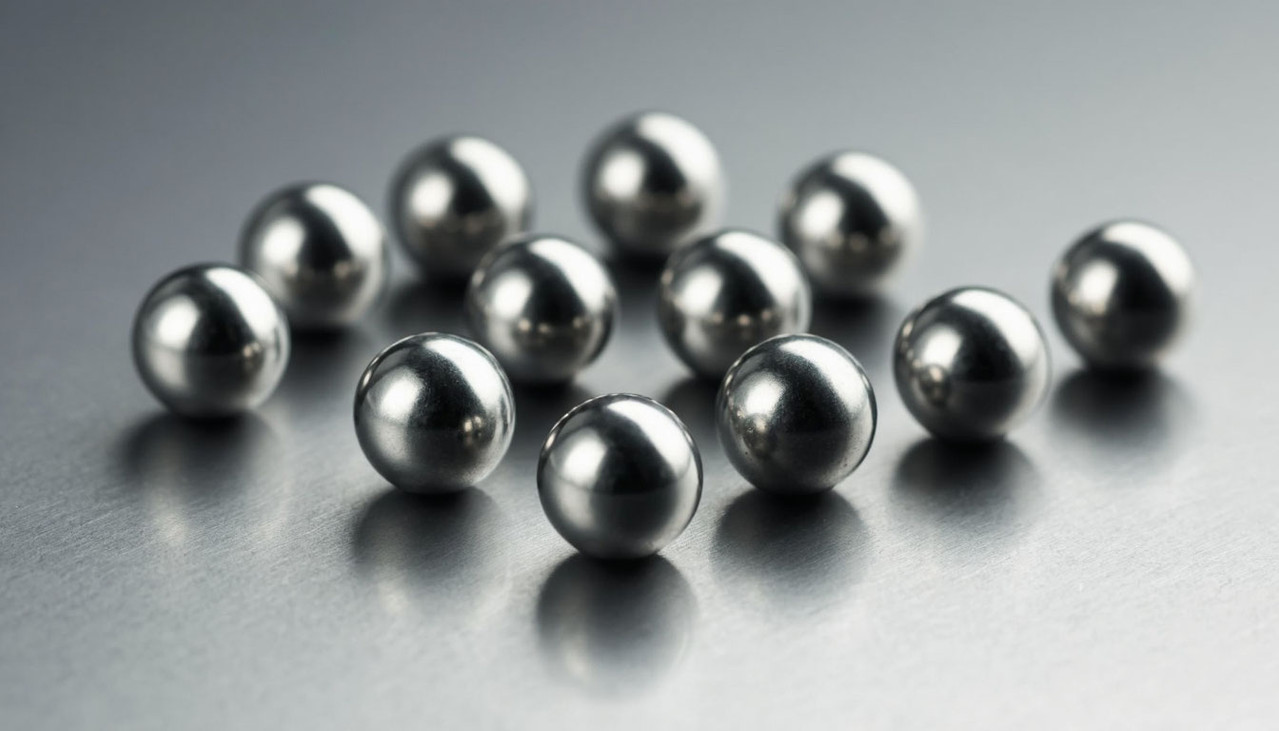

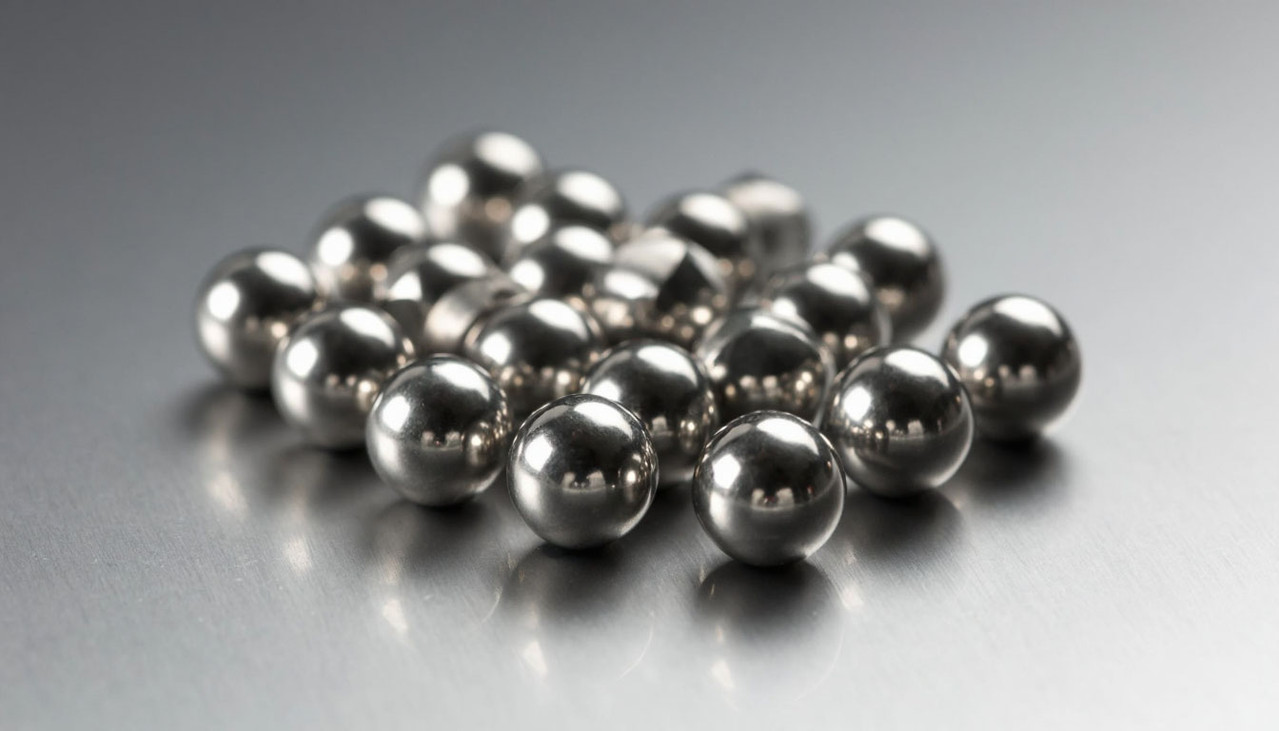

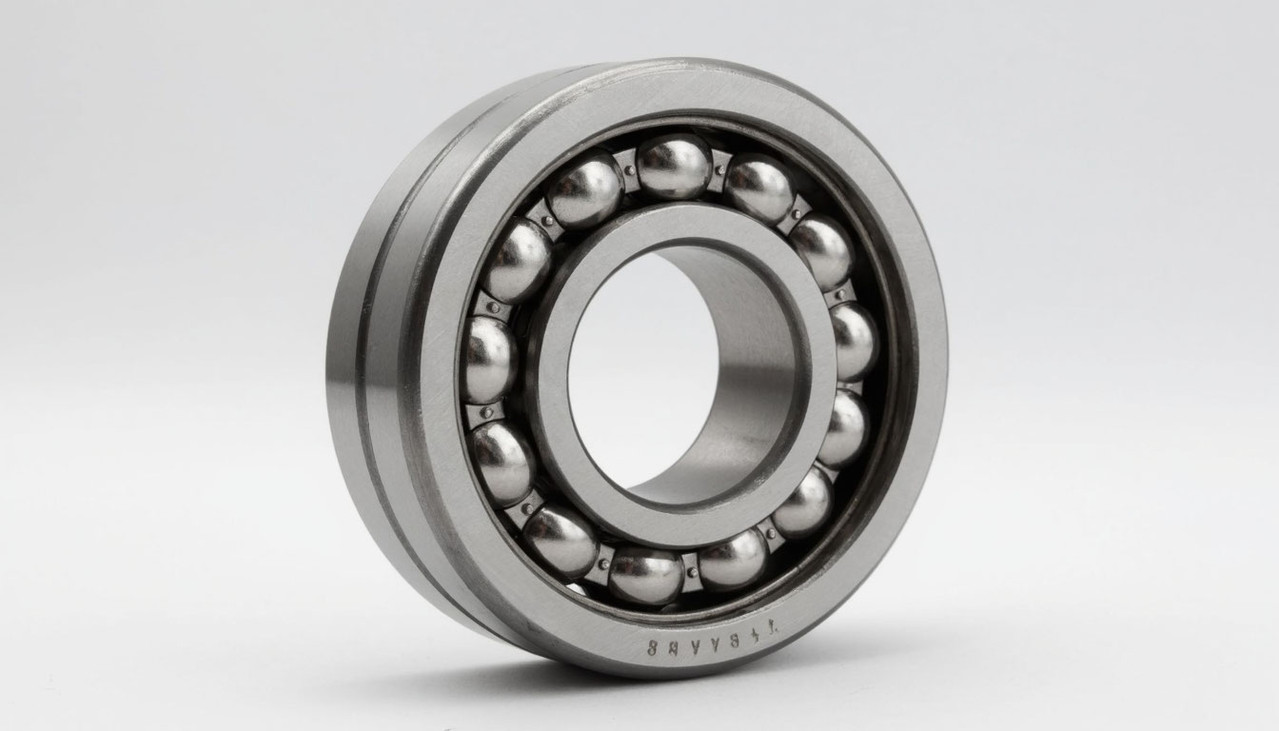

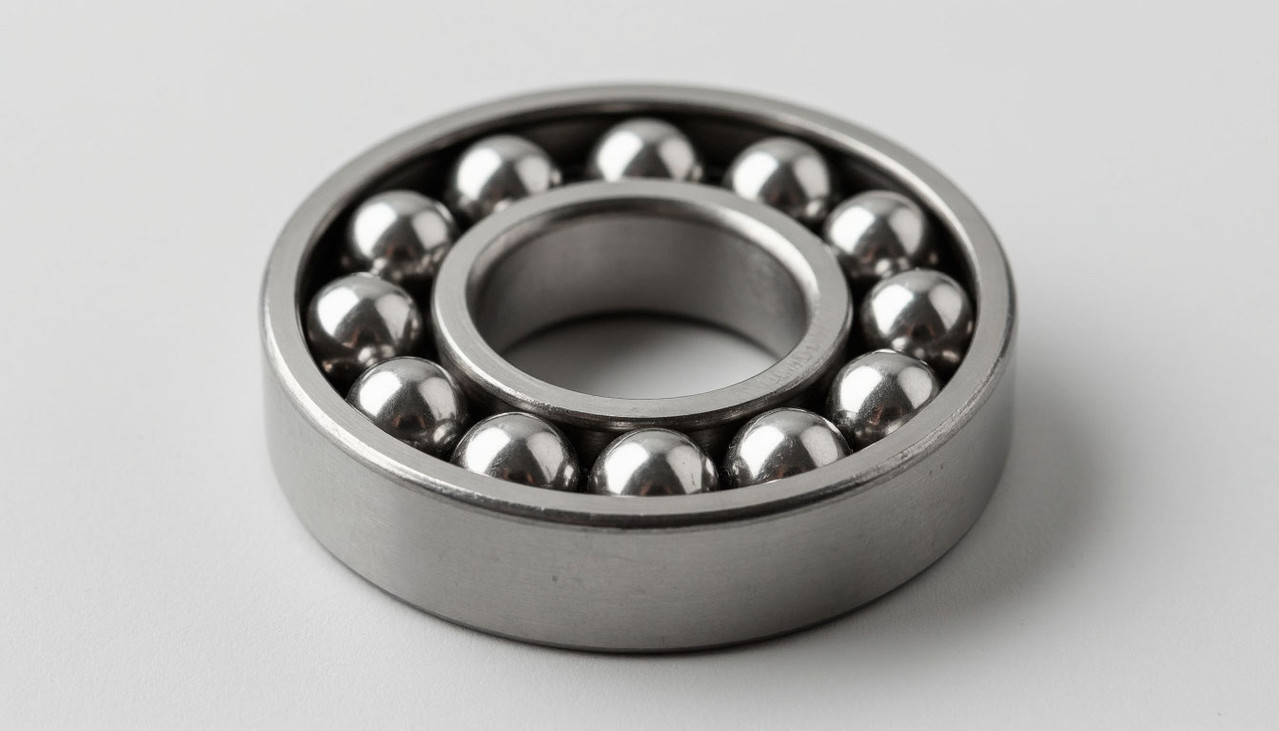

Шарик для подшипника — это один из самых точных и ответственных элементов в современном машиностроении. Его качество напрямую определяет надёжность, долговечность и эффективность работы подшипников, используемых в автомобилях, станках, авиационной технике и даже медицинском оборудовании. Производство таких шариков требует строгого соблюдения технологических норм и использования высококачественных материалов.
Шарики для подшипников представляют собой одни из самых точных и совершенных изделий, производимых в металлообрабатывающей промышленности. Их геометрическое совершенство и исключительные физические свойства являются результатом сложного, многоступенчатого технологического процесса, требующего высочайшей точности и контроля качества на каждом этапе. От качества шариков напрямую зависит работоспособность, долговечность и надежность подшипников, используемых в самых ответственных механизмах – от медицинского оборудования до аэрокосмической техники и высокоскоростных промышленных станков.
Исходные материалы: основа качества шариков
Качество готовых шариков начинается с выбора правильной стали. Для производства используются специальные подшипниковые стали, обладающие высокой прочностью, износостойкостью и способностью выдерживать циклические нагрузки.
Наиболее распространенными марками являются:
- ШХ15 – хромистая сталь, наиболее широко применяемая для шариков средних размеров;
- 95Х18 – сталь с повышенным содержанием хрома, обладающая лучшей коррозионной стойкостью;
- Стали марок 52100, 440C – международные аналоги, используемые в производстве высококачественных подшипников;
- Керамические материалы (нитрид кремния Si3N4) – для специальных применений, где требуются высокая стойкость к температуре и коррозии.
Сталь для шариков должна иметь однородную структуру, минимальное количество неметаллических включений и строго определенный химический состав. Перед началом обработки прутки или проволока проходят контроль на соответствие всем техническим требованиям.
Многоэтапный процесс производства шариков
- Резка заготовки. Процесс начинается с резки стальной проволоки или прутка на заготовки определенной длины. Длина заготовки рассчитывается таким образом, чтобы после всех операций формообразования и обработки получить шарик требуемого диаметра. Резка осуществляется на высокоскоростных автоматах с точностью до сотых долей миллиметра.
- Холодная штамповка (высадка). Нарезанные заготовки поступают в штамповочные автоматы, где под огромным давлением (до нескольких сотен тонн) им придается форма, близкая к шарообразной. В процессе холодной штамповки металл заполняет полость штампа, формируя так называемую «сырую» шариковую заготовку. На этом этапе уже закладывается базовая геометрия будущего шарика.
- Обдирка (обжатие). После штамповки заготовки имеют форму, далекую от идеальной сферы – на них остаются следы от штампа в виде пояска (облоя). Для удаления этого пояска и приближения формы к шарообразной заготовки подвергают обдирке в специальных обдирочных станках. В этих станках заготовки прокатываются между двумя вращающимися чугунными дисками с канавками, что позволяет удалить излишки металла и улучшить форму.
- Термическая обработка: закалка и отпуск. Этот этап является критически важным для достижения шариками необходимых механических свойств. Заготовки подвергаются закалке с нагревом до температур 840–860°C с последующим охлаждением в масле. После закалки следует отпуск при температурах 150–180°C для снятия внутренних напряжений и достижения оптимального сочетания твердости и вязкости. Твердость шариков после термообработки должна составлять 60–65 HRC.
- Шлифовка (грубая обработка). После термообработки шарики имеют повышенную твердость и требуют абразивной обработки. На этапе шлифовки шарики обрабатываются в шлифовальных станках, где они прокатываются между вращающимися чугунными дисками с абразивной пастой. Эта операция позволяет удалить поверхностные дефекты, окалину после термообработки и значительно улучшить геометрическую точность.
- Притирка (тонкая обработка). Притирка – заключительная операция абразивной обработки, выполняемая с использованием более мелких абразивных материалов. В процессе притирки достигается высочайшая точность геометрической формы и качества поверхности. Шарики обрабатываются в притирочных станках, где они перемещаются между дисками с тонкой абразивной пастой.
- Полировка. Для достижения зеркальной поверхности и удаления мельчайших шероховатостей шарики подвергаются полировке. Полировка выполняется в полировальных барабанах с использованием специальных полировальных паст и материалов. Эта операция не только улучшает внешний вид, но и снижает трение в готовом подшипнике, повышая его КПД и долговечность.
- Мойка и сушка. После всех операций обработки шарики тщательно моются в моющих растворах для удаления остатков абразивных материалов, масел и других загрязнений. После мойки следует сушка, которая должна исключить возможность коррозии.
- Контроль качества и сортировка. Готовые шарики проходят многоступенчатый контроль качества, включающий проверку геометрических параметров (диаметр, сферичность, шероховатость поверхности), механических свойств (твердость) и визуальных параметров (отсутствие дефектов поверхности). После контроля шарики сортируются по классам точности в соответствии с международными стандартами.
- Упаковка. Отсортированные шарики упаковываются в защитную тару, обеспечивающую их сохранность при транспортировке и хранении. Упаковка должна защищать от влаги, пыли и механических повреждений.
Классы точности шариков для подшипников
В зависимости от области применения шарики подразделяются на несколько классов точности, регламентируемых международным стандартом ISO 3290. Чем выше класс (меньше число), тем точнее изделие.
| Класс точности | Допуск на диаметр (мкм) | Допуск на сферичность (мкм) | Шероховатость Ra (мкм) | Область применения |
|---|---|---|---|---|
| G3 | ±0.08 | 0.08 | 0.012 | Прецизионные приборы, аэрокосмическая техника |
| G5 | ±0.13 | 0.13 | 0.02 | Высокоточные станки, медицинское оборудование |
| G10 | ±0.25 | 0.25 | 0.04 | Электродвигатели, автомобильные узлы |
| G16 | ±0.5 | 0.5 | 0.08 | Бытовая техника, сельхозмашины |
| G28 | ±1.4 | 1.4 | 0.12 | Мебель, неточные механизмы |
FAQ: Часто задаваемые вопросы
1. Почему для шариков подшипников используется именно хромистая сталь?
Хромистая сталь (например, ШХ15) обладает оптимальным сочетанием свойств: высокой прокаливаемостью, износостойкостью, сопротивлением усталости и способностью приобретать твёрдость до 65 HRC после термообработки.
2. Как контролируется сферичность шариков?
Сферичность проверяется на кругломерах и интерферометрах с точностью до 0,05 мкм. Применяется также сортировка по «группам отклонения от сферы» в соответствии с ISO.
3. Что такое «мраморность» стали и как она влияет на качество?
Мраморность — это неоднородность структуры, вызванная неравномерным распределением карбидов. Она снижает усталостную прочность и может привести к преждевременному разрушению шарика.
4. Можно ли использовать керамические шарики вместо стальных?
Да, но только в специализированных узлах. Керамика легче, устойчива к коррозии и температуре, но дороже и хрупче при ударных нагрузках.
5. Насколько точно должны быть подобраны шарики в одном подшипнике?
Все шарики в подшипнике должны относиться к одной группе точности, а разброс диаметров не должен превышать 1–2 мкм даже для класса G10.
6. Почему после термообработки обязательно требуется шлифовка?
Термообработка вызывает микродеформации и окисление поверхности. Шлифовка устраняет эти дефекты и обеспечивает геометрическую точность.
7. Как влияет шероховатость поверхности на работу подшипника?
Чем ниже шероховатость (Ra), тем меньше трение и износ, выше КПД и ресурс подшипника. Для прецизионных узлов Ra ≤ 0.012 мкм.
8. Как долго хранятся шарики до сборки в подшипник?
При правильной упаковке и хранении в сухом помещении — неограниченно. Однако перед использованием их обязательно моют и проверяют на коррозию.
Заключение
Технология производства шариков для подшипников — это синтез металлургии, прецизионного машиностроения и строгого контроля качества. Каждый этап цикла, от выбора стали до финальной полировки, вносит вклад в создание элемента, который должен работать в условиях высоких нагрузок и скоростей без единого сбоя. Современные шарики — одни из самых точных массовых изделий в мире, и их производство остаётся индикатором технологического уровня страны.
Специалисты металлургической компании АРС-Сталь считают, что только использование качественной подшипниковой стали, соответствующей международным стандартам, и строгое следование технологическим регламентам позволяют производить шарики, способные обеспечивать надёжность и долговечность в самых критичных узлах современной техники.
