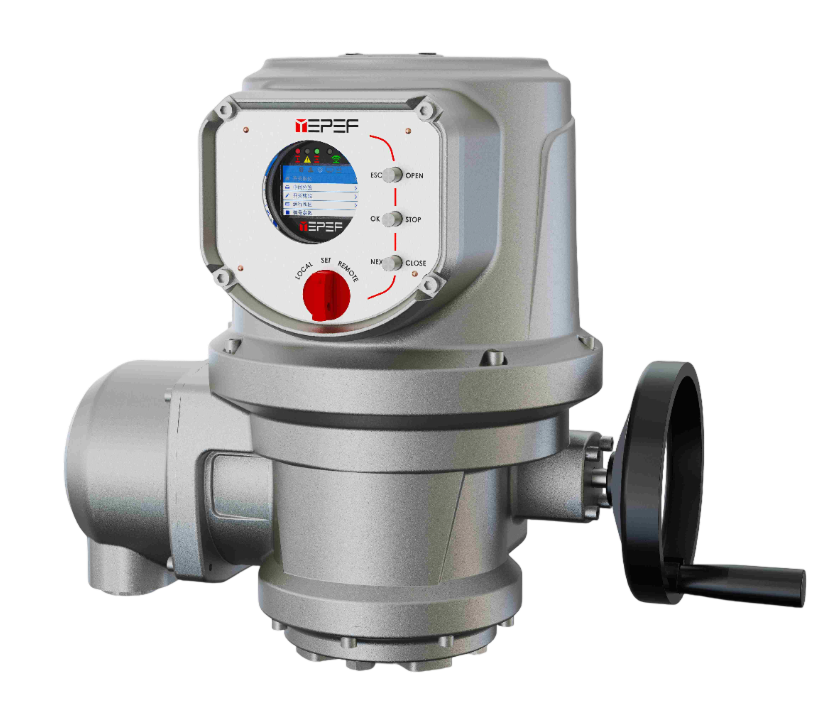

Современная промышленная автоматизация немыслима без точных и надежных исполнительных механизмов. Среди них особое место занимают неполнооборотные электроприводы, которые обеспечивают поворот выходного вала на заданный угол, обычно не превышающий 360 градусов. Эти устройства незаменимы в задачах управления запорной и регулирующей арматурой (заслонками, кранами, задвижками), в системах позиционирования, смешивания компонентов и во многих других технологических процессах. Центральным управляющим элементом, который наделяет эти приводы функциональностью и адаптивностью, является микроконтроллер.
Микроконтроллер как мозг системы управления
Микроконтроллер (МК) — это компактная вычислительная машина на одной микросхеме, которая включает в себя процессор, память и программируемые периферийные модули. Его использование в системе управления неполнооборотными электроприводами кардинально расширяет их функциональность по сравнению с простыми релейно-контактными схемами. МК не просто подает питание на двигатель; он точно управляет моментом старта и остановки, регулирует скорость и крутящий момент, отслеживает текущее положение вала и обеспечивает защиту от перегрузок.
Основная задача микроконтроллера — преобразование команд внешней системы управления (например, от ПЛК или промышленного компьютера) в точные движения привода. Команда может приходить в виде аналогового сигнала (0-10 В, 4-20 мА) или по цифровым интерфейсам, таким как RS-485, Modbus, Profibus или Ethernet. Микроконтроллер обрабатывает этот сигнал, вычисляет требуемый угол поворота и выдает управляющие импульсы на силовые ключи, которые, в свою очередь, подают питание на электродвигатель.
Ключевые функции, реализуемые микроконтроллером
Внедрение микроконтроллера позволяет реализовать целый ряд критически важных функций для эффективной и безопасной работы привода.
- Точное позиционирование. Микроконтроллер непрерывно опрашивает данные с датчика положения (например, потенциометра или абсолютного энкодера). Сравнивая текущее положение с заданным, он формирует управляющее воздействие, обеспечивая остановку вала ровно в требуемой точке. Это исключает «перелеты» и недокруты, что особенно важно для регулирующей арматуры.
- Контроль момента и защита от заклинивания. Датчик тока передает информацию о нагрузке на двигатель. Микроконтроллер постоянно отслеживает этот параметр. Если ток превышает установленный предел, что свидетельствует о возникновении препятствия (заклинивании), МК немедленно отключает питание двигателя, предотвращая его повреждение и поломку механической части привода.
- Гибкая настройка параметров. С помощью микроконтроллера можно программно задать конечные положения (0% и 100% хода), скорость вращения, время паузы в промежуточных позициях и значения токовой защиты. Это позволяет быстро адаптировать один и тот же тип привода для работы с различными механизмами без физической перестройки.
- Диагностика и связь. Микроконтроллер может отслеживать температуру внутри корпуса, счетчик наработанных часов и количество срабатываний. Эта диагностическая информация, а также данные о текущем положении, состоянии и ошибках передаются по цифровым интерфейсам в верхний уровень АСУ ТП, что позволяет выстраивать системы предиктивного обслуживания.
Архитектура системы на основе микроконтроллера
Типичная структура системы управления неполнооборотными электроприводами включает в себя несколько ключевых элементов, центральным из которых является МК.
- Сам микроконтроллер. Выбирается исходя из требуемого количества портов ввода/вывода, вычислительной мощности и наличия необходимых периферийных модулей.
- Драйвер или силовой ключ. Это электронная схема, которая по сигналу от МК коммутирует высокие токи, питающие двигатель. Для управления двигателем переменного тока часто используются тиристорные сборки.
- Датчик положения. Потенциометр является простым и недорогим решением, но обладает ограниченным сроком службы и точностью. Более надежным и точным вариантом является абсолютный многооборотный энкодер, который точно определяет положение вала даже после отключения питания.
- Датчик тока. Обеспечивает обратную связь по нагрузке, что является основой для системы защиты.
- Цифровые интерфейсы. Прием команд и передача данных осуществляются через преобразователи интерфейсов, например, микросхему RS-485.
Преимущества и перспективы
Использование микроконтроллеров привело к созданию интеллектуальных электроприводов, которые являются не просто исполнительными механизмами, а активными участниками технологического процесса. Они обеспечивают беспрецедентную точность, надежность и гибкость, сводя к минимуму человеческий фактор и сокращая время на переналадку оборудования.
Будущее развитие связано с дальнейшей миниатюризацией и увеличением производительности МК, что позволит внедрять более сложные алгоритмы управления, такие как адаптивное регулирование и самодиагностика. Интеграция беспроводных интерфейсов для мониторинга и управления — еще одно перспективное направление. Таким образом, связка «микроконтроллер + неполнооборотный электропривод» продолжает оставаться краеугольным камнем в развитии современных систем автоматизации.
