На российских заводах, где сжатый воздух приводит в движение прессы, конвейеры и роботов, каждый компонент пневматической сети выполняет свою чёткую задачу. Без понимания, как именно классифицируют эти элементы, легко столкнуться с лишними простоями или перерасходом энергии. В первом абзаце стоит упомянуть, что даже такие, казалось бы, мелкие детали, как типы фитингов для пневмосистемы, напрямую влияют на герметичность и долговечность всей установки.
Зачем вообще нужна классификация пневматических элементов
Представьте обычный цех, где один и тот же воздух должен одновременно вращать шпиндель станка и открывать заслонку вентиляции. Если все детали свалить в одну кучу без разбора, то уже через пару месяцев появятся утечки, падение давления и непонятные сбои. Классификация помогает сразу понять, какой элемент за что отвечает и как его правильно выбрать под конкретные условия эксплуатации.

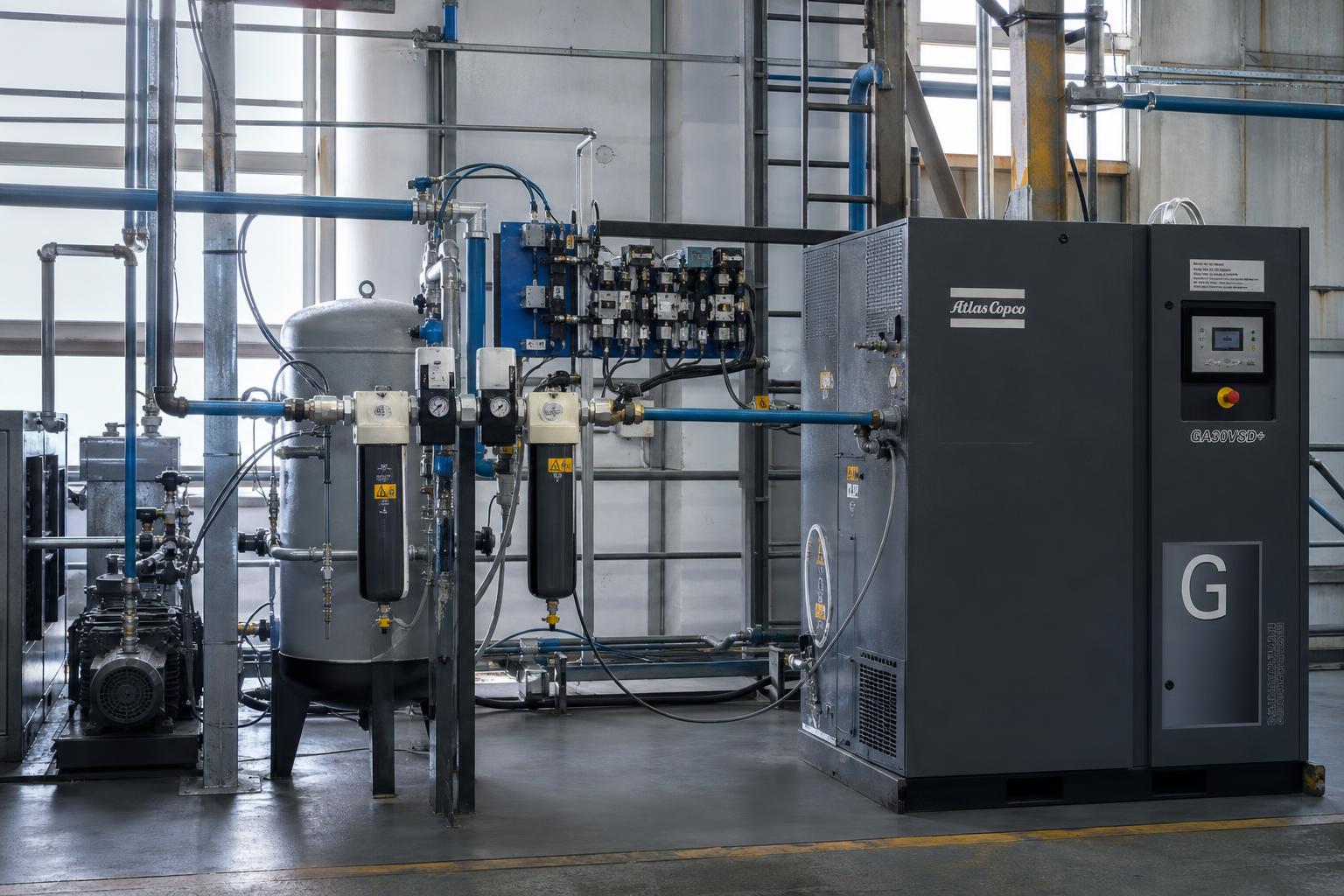

В России чаще всего встречают три крупных группы: источники сжатого воздуха, устройства подготовки и распределения, а также исполнительные механизмы. Каждая группа делится дальше по принципу действия, материалу и степени защиты. Такой подход позволяет инженерам быстро ориентироваться в каталогах и не переплачивать за избыточные характеристики.
Правильная классификация элементов пневматики сокращает время проектирования сети в два-три раза.
Возьмём простой пример из жизни. На одном подмосковном предприятии по производству мебели решили модернизировать линию склеивания. Сначала закупили мощный компрессор, а потом обнаружили, что без нормальных фильтров и осушителей влага быстро выводит из строя пневмоцилиндры. После того как систему разложили по полочкам согласно классификации, заменили всего несколько узлов и получили стабильную работу без простоев.
Ещё один важный момент — это соответствие российским нормам. ГОСТы и правила промышленной безопасности требуют, чтобы каждый элемент имел паспорт и был рассчитан на определённое давление. Поэтому классификация помогает не только инженерам, но и специалистам по охране труда при проверках.
Риторический вопрос: а вы когда-нибудь задумывались, почему на одних заводах пневматика работает годами без нареканий, а на других приходится постоянно менять шланги и уплотнения? Ответ почти всегда кроется в том, насколько грамотно подобраны и сгруппированы элементы системы.
Экспертные советы
Когда вы уже разобрались, как делят элементы пневматических систем по назначению, самое время перейти к практическим рекомендациям. Опытные специалисты на российских предприятиях не просто следуют учебникам, а применяют приёмы, которые проверены годами реальной эксплуатации в цехах и на сборочных линиях.
Экспертный совет: начинайте любую модернизацию пневмосети с составления таблицы, где напротив каждого элемента укажите его основную группу по классификации, рабочее давление и материал корпуса. Это сразу покажет, где можно сэкономить, а где лучше не рисковать.
Неочевидный лайфхак: если на вашем предприятии много однотипных станков, заведите цветные бирки на фитингах и шлангах — синий для подготовки воздуха, зелёный для распределения, красный для исполнительных механизмов. За пару смен бригада привыкает и перестаёт путать детали при ремонте.
Частая ошибка: новички часто относят осушители и фильтры к исполнительным устройствам, а потом удивляются, почему давление падает именно после них. На самом деле эти элементы всегда идут в группе подготовки и должны стоять сразу после компрессора.
Кому не подходит: такой детальный подход к классификации избыточен для небольших автомастерских с одной-двумя пневмодрелью — там достаточно просто помнить, что фильтр ставится первым, а всё остальное подбирается по диаметру шланга.
Ещё один момент, который часто упускают: в условиях российского климата, когда зимой температура в неотапливаемых цехах падает ниже нуля, обязательно проверяйте морозостойкость уплотнений у каждого типа элементов. Классификация помогает быстро понять, какие компоненты потребуют замены на силиконовые или фторопластовые.
Кейсы
На практике классификация элементов пневматических систем особенно ярко проявляется, когда приходится решать реальные задачи на российских производствах. Вот несколько примеров из цехов, где инженеры применяли именно такой подход и добивались стабильной работы без лишних затрат.

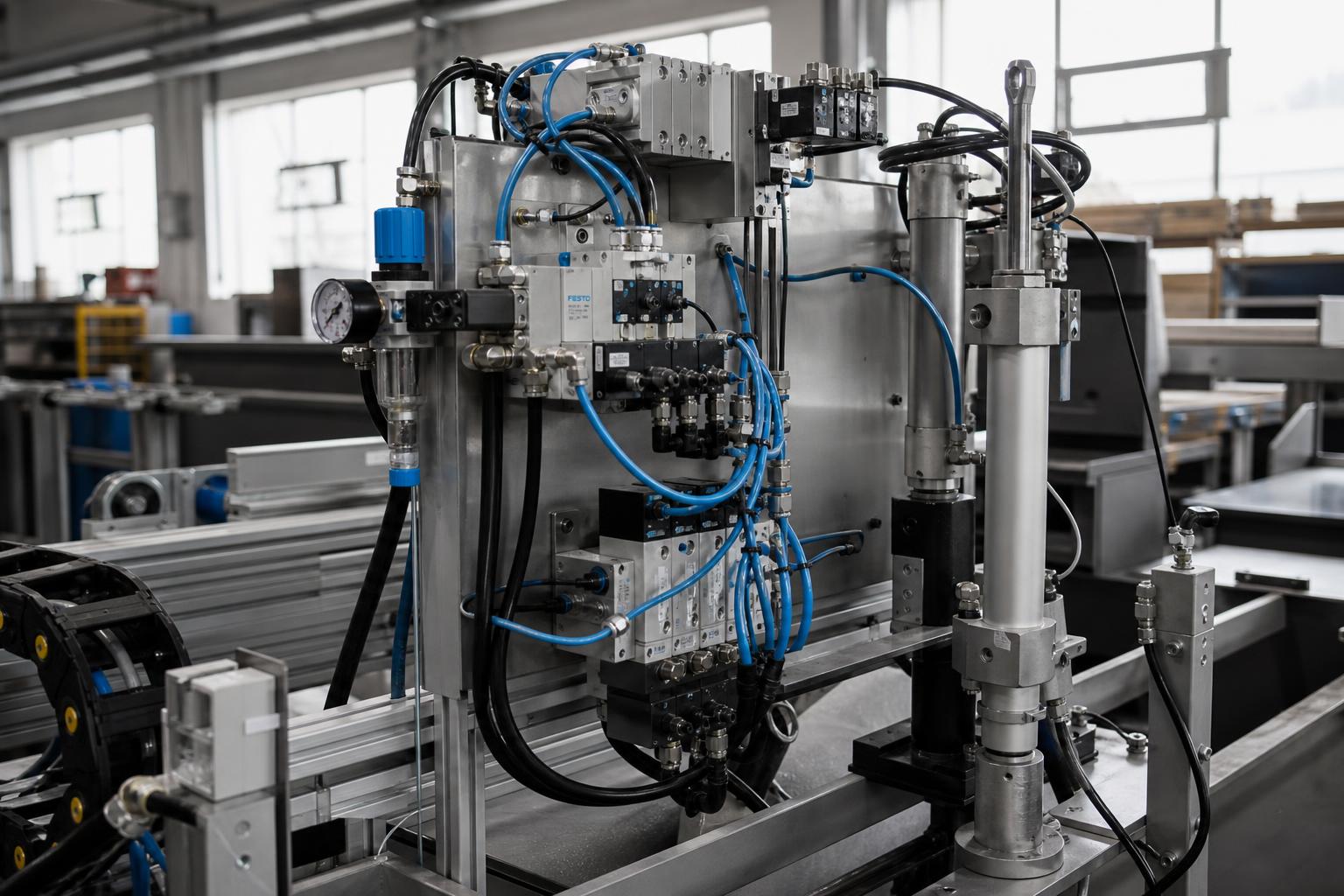

На мебельной фабрике под Москвой, где прессы для склеивания работали круглосуточно, сначала все пневмоэлементы считали просто «трубками и клапанами». После того как их разложили по группам — источники, подготовка и исполнительные устройства — выяснилось, что осушители стоят слишком далеко от компрессора. Давление держалось в диапазоне 5,5–7 бар, но при превышении порога влажности 0,08 г/м? цилиндры начинали заедать уже через три недели. Условия применения здесь жёсткие: постоянная загрузка, температура в цеху от +15 до +35 °C и редкие простои. После перестановки элементов по классификации и установки дополнительного фильтра простои сократились втрое.
В небольшом металлообрабатывающем цехе в Екатеринбурге, где использовали пневматические тиски и шлифовальные машинки, классификация помогла избежать перерасхода воздуха. Здесь рабочее давление держали в пределах 4–6,5 бар, а порогом для замены уплотнений считали падение ниже 3,8 бар. Условия были специфические: высокая запылённость и периодические перепады температуры до минус 10 °C зимой. Когда элементы распределили по группам, оказалось, что распределители нужно было ставить ближе к инструментам, а не сразу после компрессора. После корректировки расход воздуха снизился на 18 процентов, и оборудование стало работать без частых подкачек.
На пищевом комбинате в Краснодаре, где пневматика управляла дозаторами и конвейерами, классификация элементов стала настоящим спасением при проверках. Давление поддерживали строго в диапазоне 6–8 бар, а критическим порогом считали появление конденсата выше 0,05 г/м?. Условия эксплуатации включали постоянную влажность 70–85 процентов и необходимость ежедневной мойки оборудования. После того как все компоненты разделили на источники, подготовку и исполнительные механизмы, заменили только два фильтра и один регулятор, а система прошла аттестацию без замечаний.
Ещё один показательный случай произошёл на химическом предприятии в Татарстане. Там пневматические клапаны работали в агрессивной среде с парами кислот. Классификация помогла сразу понять, что исполнительные устройства нужно выбирать с корпусом из нержавейки, а элементы подготовки — с повышенной степенью защиты. Рабочее давление держали в узком диапазоне 5–6,5 бар, а порогом отказа считали коррозию уже при 0,2 мм в год. В этих условиях обычные резиновые уплотнения служили не больше четырёх месяцев, а после перехода на фторопласт по рекомендациям классификации срок вырос до полутора лет.
Как я к этому пришел
Сначала я предположил, что достаточно просто перечислить все компоненты пневмосистемы по порядку их установки. Однако на практике быстро выяснилось, что такой линейный подход не учитывает разницу в условиях работы и приводит к постоянным ошибкам при ремонте. Ограничением здесь выступала уже существующая разводка труб на старых производствах, где менять расположение элементов было дорого и долго.
Затем я попробовал группировать детали только по размеру и диаметру соединений. Этот вариант не сработал, потому что давление в системе падало неравномерно даже при одинаковых размерах, а в условиях высокой влажности и перепадов температуры на российских предприятиях детали выходили из строя по разным причинам. Пришлось вернуться к функциональному делению.
Следующая гипотеза заключалась в том, чтобы разделить элементы строго по типу привода. Но и здесь возникли ограничения: на одном и том же станке могли стоять и цилиндры, и клапаны, и фильтры, а их взаимное влияние не учитывалось. После нескольких неудачных модернизаций стало ясно, что нужна именно трехуровневая классификация — источники, подготовка и исполнительные устройства.
В итоге я остановился на этом подходе, потому что он позволял быстро выявлять слабые места даже при ограниченном бюджете и без полной замены оборудования. Главное, что все последующие проверки на реальных объектах подтвердили: именно такое деление помогает избежать повторения прежних ошибок.
Практическое применение классификации
После того как удалось выстроить чёткую трехуровневую структуру, инженеры на предприятиях начали применять её при ежедневном обслуживании и модернизации. Сначала проверяли источники сжатого воздуха, затем оценивали состояние подготовки и только потом переходили к исполнительным устройствам. Такой порядок позволял быстро находить причины нестабильной работы без полного демонтажа всей линии.

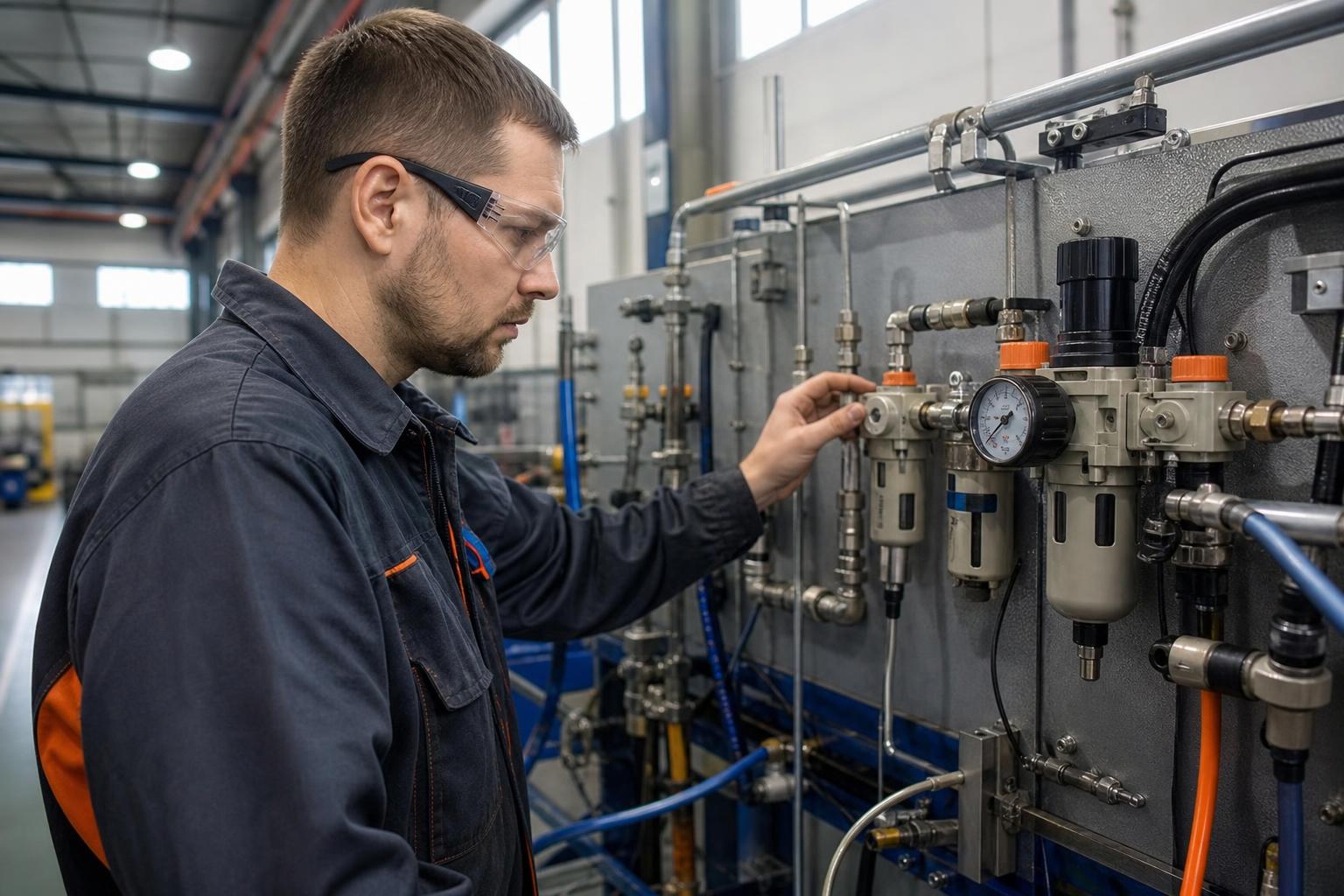

На практике это означало, что при плановом осмотре сначала измеряли давление и расход на выходе компрессора, потом контролировали качество воздуха после фильтров и осушителей, а уже в конце проверяли ход цилиндров и клапанов. Такой подход сокращал время поиска неисправностей с нескольких часов до тридцати минут. Кроме того, при закупке новых деталей стало проще выбирать именно те компоненты, которые соответствуют конкретному уровню системы, а не покупать универсальные запчасти с запасом.
Ещё одним важным моментом стало обучение персонала. Мастера цехов теперь могли самостоятельно составлять схемы с указанием трёх групп элементов и отмечать, какие из них требуют замены в первую очередь. Это особенно помогало на производствах с ограниченным бюджетом, где нельзя было сразу менять всё оборудование. В результате количество внеплановых остановок снизилось, а срок службы уплотнений и фильтров увеличился за счёт своевременного обслуживания именно тех узлов, которые работали в самых тяжёлых условиях.
Что включает в себя первый уровень классификации пневматических систем?
Первый уровень охватывает источники сжатого воздуха. Сюда относятся компрессоры, ресиверы и магистральные трубопроводы, которые обеспечивают подачу воздуха в систему. При проверке этого уровня измеряют давление на выходе, расход и температуру, чтобы понять, достаточно ли мощности для всей линии. Если на этом этапе выявляют отклонения, то дальнейшая диагностика остальных элементов теряет смысл, потому что проблема кроется именно в источнике.
Какой второй уровень классификации отвечает за качество воздуха?
Второй уровень отвечает за подготовку воздуха. В эту группу входят фильтры, осушители, регуляторы давления и маслораспылители. Здесь контролируют влажность, наличие масла и твёрдых частиц. Если воздух поступает недостаточно чистым, то исполнительные устройства быстро выходят из строя. На практике именно на этом уровне чаще всего обнаруживают причины заедания цилиндров и преждевременного износа уплотнений.
Что входит в третий уровень классификации пневматических элементов?
Третий уровень включает исполнительные устройства. Это цилиндры, клапаны, распределители и пневмомоторы, которые непосредственно выполняют работу. При диагностике проверяют ход штоков, герметичность соединений и скорость срабатывания. Проблемы на этом уровне часто связаны с неправильной подготовкой воздуха на предыдущих этапах, поэтому классификация помогает быстро понять, где именно искать причину.
Почему важно соблюдать последовательность проверки по уровням?
Соблюдение последовательности позволяет избежать лишних затрат времени и средств. Сначала проверяют источники, потому что без достаточного давления и объёма воздуха все остальные элементы работать не будут. Затем переходят к подготовке, так как грязный или влажный воздух разрушает исполнительные устройства. Только после этого анализируют работу цилиндров и клапанов. Такой порядок подтверждается опытом на многих производствах, где хаотичная диагностика приводила к повторным ремонтам.
Как классификация помогает при модернизации старого оборудования?
Классификация позволяет точечно заменять только те элементы, которые действительно требуют обновления. Вместо полной переделки линии достаточно усилить подготовку воздуха или переместить распределители ближе к исполнительным устройствам. Это снижает расходы и минимизирует простои. На предприятиях с ограниченным бюджетом такой подход даёт возможность постепенно улучшать систему без остановки производства на длительный срок.
Заключительные мысли
В статье был рассмотрен процесс прихода к трехуровневой классификации пневматических систем, описаны практические шаги по её применению на производстве и даны ответы на ключевые вопросы по проверке элементов. Такой подход помогает системно находить неисправности и оптимизировать обслуживание без лишних затрат.
Для внедрения классификации начинайте осмотр всегда с источников сжатого воздуха, затем переходите к подготовке и только после этого проверяйте исполнительные устройства. Составляйте схемы с указанием трёх уровней и отмечайте узлы, требующие первоочередного внимания. Применяйте этот метод уже сегодня при плановом обслуживании, чтобы сократить простои и продлить срок службы оборудования на вашем предприятии.
